Dans le but de développer ses compétences techniques, le lycée polyvalent de Decazeville participe au SHELL ECO MARATHON. Cette compétition consiste, sur le circuit de Nogaro, à effectuer la plus grande distance possible avec 1 seul litre de carburant.





La participation implique bien entendu la conception et la réalisation complète d’une voiture propulsée par un moteur thermique.

Le châssis sera conçu et fabriqué par les élèves de la section « réalisation d’ouvrages chaudronnés », la coque et l’aménagement en polyester armé par la section « plasturgie », les pièces mécaniques par les sections de 2° ISP, STI « sciences et techniques industrielles » et « étude et réalisation d’outillages » et la combinaison par la section matériaux souples.



Ce challenge permet ainsi de faire découvrir, sur le plan national et international, les capacités techniques du lycée ainsi que les entreprises sponsors de cet évènement, par la presse, les différentes expositions de la voiture et par le biais de la télévision (France 3, Canal Jimmy )

Les élèves du lycée de Decazeville relèvent le défit de réaliser un prototype utilisant comme source d’énergie l’éthanol.

Cette source d’énergie alternative est fabriquée par les élèves de biotechnologie à partir d’amidon. Cet amidon est extrait du pain non consommé par les élèves déjeunant à la cantine du lycée.

Cette source d’énergie utilisable sur des moteurs thermiques permet de diminuer considérablement les émissions de gaz à effet de serre.

Quantité totale de gaz à effet de serre (ou gramme-équivalent CO2) en brûlant 1MJ de carburant donné



carburant GHG total g-CO2/MJ source
Shell SP95 86,5 moyenne raffineries occidentales
Shell Diesel 83 moyenne raffineries occidentales
Gepel Butagaz 78,3 moyenne raffineries occidentales
CNG 70,7 EU-NG mix
Méthanol 93,8 EU-NG mix
Hydrogène comprimé 207 EU-mix électrolyse
Ethanol 51,5 sucre de betteraves européen
Esther méthylique de colza 12,5 sucre de betteraves européen
DME 88,2 Gaz naturel de champ

En participant au Shell Eco Marathon avec 2 véhicules, l’un fonctionnant à l’essence et l’autre à l’éthanol, les élèves du lycée de Decazeville peuvent établir une comparaison efficace entre ces 2 types d’énergie et surtout prouver que l’on peut protéger l’environnement tout en conservant des performances similaires



Palmarès 2003 - 2004 - 2005 - 2006

Pour sa première participation, en 2003 le lycée polyvalent de Decazeville a gagné le premier prix de l’Éducation Nationale.



2003 : 126ème sur 190 participants avec 150 kms pour 1 litre d'essence

2004 : 163 kms / litre - 120ème sur 250 véhicules

2005 : 205 kms / litre - 107ème  sur 285 véhicules.

En 2006 mise en route du  véhicule à éthanol - 161 kms / litre

2007 : 162 kms / litre d’éthanol - place n°3 pour la catégorie éthanol

En 2008 : 130 kms / litre d’éthanol  - position 6 dans la catégorie éthanol

En 2005 et 2007, le lycée polyvalent de Decazeville reçoit pour la seconde et troisième fois le Prix de l’éducation nationale et en 2006 le 1° prix de l’innovation.



Info presse : prix de l’Éducation nationale

Le Shell Eco-Marathon reste fidèle aux attentes du jury de l’Éducation Nationale. Toutes les équipes qui ont participé à ce concours ont mis en valeur dans leur rencontre avec le jury :

. La grande qualité et la facilité dans la communication des élèves et des étudiants ;

. L’esprit d’équipe permanent autour du projet ;

. De la passion autour de l’esprit du concours ;

. De la motivation dans la mise en oeuvre des solutions techniques retenues ;

. De la performance de leur machine par rapport à leurs objectifs ;

. Du professionnalisme naissant des élèves et étudiants ;

. De l’engagement et de l’enthousiasme des enseignants.

Catégorie Lycées Lycée Polyvalent de Decazeville :

Ce lycée a su mettre en valeur un esprit d’équipe, une motivation et une simplicité dans l’action. dans une démarche de projet claire et méthodique intégrant l’ensemble de l’établissement, les élèves et étudiants ont découvert l’esprit de ce concours et l’ont parfaitement mis en oeuvre dans leur projet. Leurs points forts ont été la motivation sur les problèmes rencontrés, leur satisfaction dans les résultats obtenus et la passion dans la mise en oeuvre de solutions techniques qui leur a permis de réussir tous leurs essais officiels.



Le prototype 2003





Combinaison du pilote réalisée par la section matériaux souples MMIC du lycée

Le châssis conçu et fabriqué par les élèves de section « réalisation d’ouvrages chaudronnés », coque et aménagement en polyester armé par la section « plasturgie », pièces mécaniques par les sections STI « sciences et techniques industrielles » et « étude et réalisation d’outillages »







Le prototype 2004



Coque en polyester renforcée fibre de verre réalisée par la section Plasturgie

Usinage du modèle par CFAO

    Assemblage du modèle

Modèle en polystyrène







Réalisation du châssis par les sections Réalisation d’ouvrages chaudronnés - STI C



  Coque en polyester renforcée fibre de verre

Châssis tubulaire en aluminium

   Forme finale du châssis



Réalisation des pièces mécaniques par les sections Études et Réalisation d’Outillages - STI A - ISP



Système de direction (1)

Fixation des disques de frein des moyeux, des étriers et de la roue

  Système de direction (2)







Arbre de transmission muni de 2 roues libres



Moteur thermique de débroussailleuse 4 temps - 35 cc Système d’entraînement par courroie

Prototype final réalisé par les étudiants du lycée Polyvalent de Decazeville







Le prototype 2005



Le prototype 2005 dans sa forme globale reste proche du proto 2004 mais pour améliorer les performances, le prototype a été pensé différemment et donc un nouveau prototype est né.



Un nouveau Châssis en aluminium, plus léger a été réalisé par la section chaudronnerie

Des pièces mécaniques en magnésium ont été usiné par les élèves de La section outillage



Utilisation d’un embrayage électromagnétique issu d’une climatisation d’automobile



Une nouvelle coque plus aérodynamique réalisée par la section plasturgie



Remorque réalisé par les étudiants en BTS Chaudronnerie du lycée



Chemises réalisées par les étudiants De BEP MMIC du lycée



Prototype final réalisé par les étudiants du lycée Polyvalent de Decazeville





Le prototype 2006

Cette année 2006 les élèves du lycée de Decazeville relèvent le défit de mettre au point un des deux prototypes utilisant comme source d’énergie l’éthanol.

L’idée qui a été étudié au lycée de Decazeville est qu’ à partir d’un déchet de la restauration collective, à savoir le pain en tant que reste de repas, il est possible de fabriquer une source alternative d’énergie capable de faire fonctionner le prototype. L’éthanol est ainsi produit par une fermentation alcoolique qui résulte de la transformation du glucose et du saccharose par la levure de boulangerie. Le pain est ainsi prédigéré par des bactéries capables de produire des amylases qui dégradent l’amidon en sucres fermentescibles, puis de fournir aux levures l’extrait prédigéré pour la production d’éthanol. La purification de l’éthanol se fera par distillation.





Ainsi les élèves de la section biotechnologie, lors de travaux pratiques, fabriquent l’éthanol et le distillent pour le purifier.





Cet éthanol est ainsi utilisé comme carburant pour faire fonctionner le prototype Eco Marathon.







On n’oubli pas bien entendu la soirée dégustation de produits régionaux avec en vedette l’aligot



Et la soirée rock avec les élèves du lycée.





Le prototype 2007



décoration de la coque de la voiture rose qui va être pilotée par Audrey (au centre) avec le soutien de ses copines



Panneau solaire qui a terme devrait permettre une distillation de l'éthanol sans utiliser l'électricité



réglages sur le moteur à injection



les deux pilotes de la voiture bleu au travail sur une pièce de la voiture







Sur la route de Nogaro surprise, on découvre que la voiture bleue du Lycée de Decaz se trouve sur l'affiche officielle de la course.



On n’oubli pas bien entendu la dégustation de produits régionaux avec en vedette l’aligot





Et la soirée rock avec les élèves du lycée.





Prix de l'Éducation Nationale 2007





Le prototype 2008



les perspectives pour 2008



Objectifs de l'équipe :

- Allègement et Diminution de la largeur du châssis

- Amélioration de l'étanchéité de la voiture

- Amélioration de la fixation du moteur

- Amélioration de la direction



Différentes vues de la voiture 4 roues 2008





Le capot moteur et la bulle ne sont pas représentés



Différentes vues du fond





Différentes vues de la coque



Différentes vues du châssis



lien vers : CONCOURS DE DESIGN





Le prototype 2009



CONCOURS DE DESIGN



2009, sous le signe du renouveau et du retour à une voiture à 3 roues.

Afin d’améliorer les performances, il semble indispensable d’opter pour un prototype à 3 roues, permettant un allègement global, et une diminution de la résistance aux frottements

Pour cela dès 2008, l'équipe a réfléchit à un nouveau concept à 3 roues alliant faisabilité, aérodynamisme et originalité. Un concours de design a vu le jour au sein de l'établissement et l'ensemble des élèves et étudiants du lycée général, technique et professionnel ont pu participer.



Le  1er prix du concours de design a été attribué à M. DELBOS Jérémy étudiant en 1ère année de BTS ERO :



(JPEG)

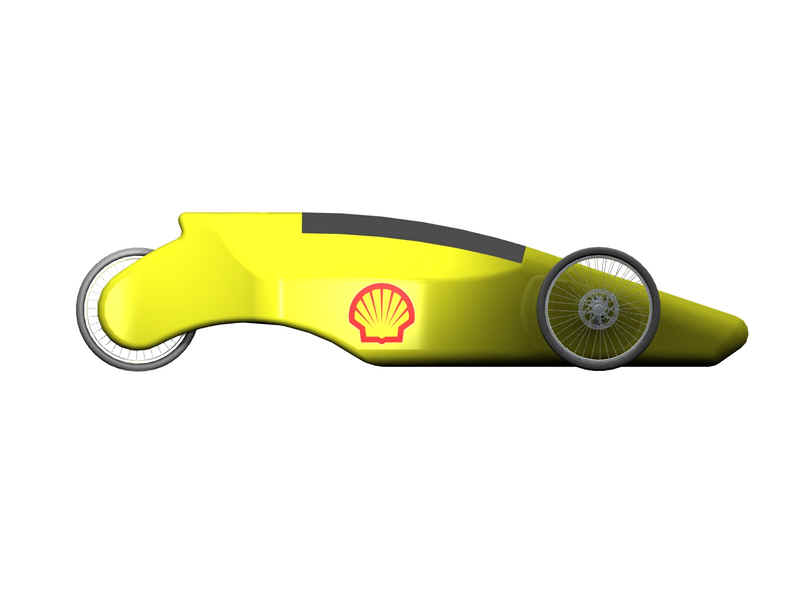

prototype 3 roues

(JPEG)



Afin d’améliorer les performances, il semble indispensable d’opter pour un prototype à 3 roues, permettant un allègement global, et une diminution de la résistance aux frottements.







MODELISATION

Du PROTOTYPE 3 ROUES



La forme du nouveau prototype a été défini lors d’un concours de design au sein du lycée. Après décision du jury cette forme finale a été sélectionnée





Le prototype sera propulsé par un moteur géré par une gestion électronique sodemo



vidéo



travail de modélisation, conception avec le logiciel solid works





conception du châssis pour sa réalisation en chaudronnerie

conception de la coque pour sa réalisation en plasturgie

conception des pièces de direction et des plaques de fixation du moteur pour leur réalisation en outillage







IMAGE de CONCEPTION

du TRAIN AVANT







IMAGE de CONCEPTION

du L'AXE DE DIRECTION









IMAGE de CONCEPTION

du CHASSIS





IMAGE de CONCEPTION

de la TRANSMISSION ARRIERE





TRAVAIL de CONCEPTION

sur le BANC d'ESSAI



Les étudiants de ROC travaillent sur la conception du banc d'essai pour la trois roues :







présentation projet 2009



FABRICATION du MOULE

de la COQUE en COMPOSITE







elle sera jaune !





renforcement de la coque avec des coques de matériaux composites









FABRIBCATiON et ASSEMBLAGE

des ELEMENTS du CHASSIS





















ESSAIS AVANT Le GRAND DéPART...



elle roule!!!





Direction l'ALLEMAGNE

du 5 au 10 mai 2009







ECOMARATHON 2009
