Prototype 2004
Conception et réalisation
de la coque par la section plasturgie

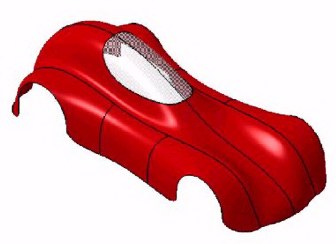

| Forme du prototype numérisé |
|
|
|

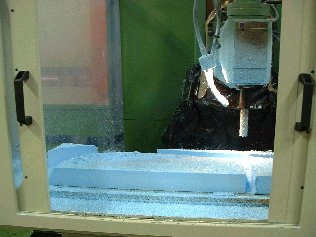

Usinage

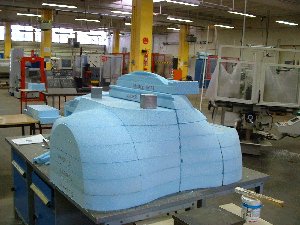

des blocs de polystyrène |
| Assemblage
des blocs de PS et fabrication du modèle |
|
|
|
|
|
Modèle en Polystyrène |
|
|
 |
|
Coque en polyester chargée fibres de verres réalisée par la section Plasturgie obtenue après fabrication du moule |
|
Réalisation du châssis par les
sections : Réalisation d’ouvrages chaudronnés – STI C
|
|

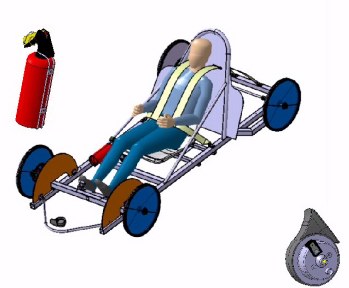

Conception du châssis
à l'aide du logiciel CATIA |
| Forme
finale du Châssis |
|
|
|
 |

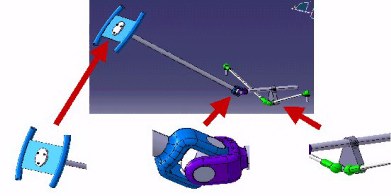

Réalisation des pièces
mécaniques par les sections :
Études et
Réalisation d’Outillages – STI A - ISP
|
|

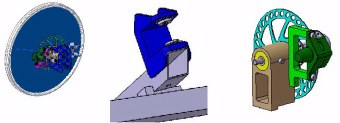

Fixation des disques de frein des moyeux, des étriers et de la roue
|
|

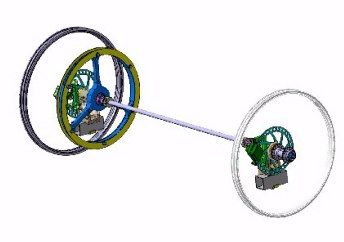

Arbre de transmission
muni de 2 roues libres |
|
|
|

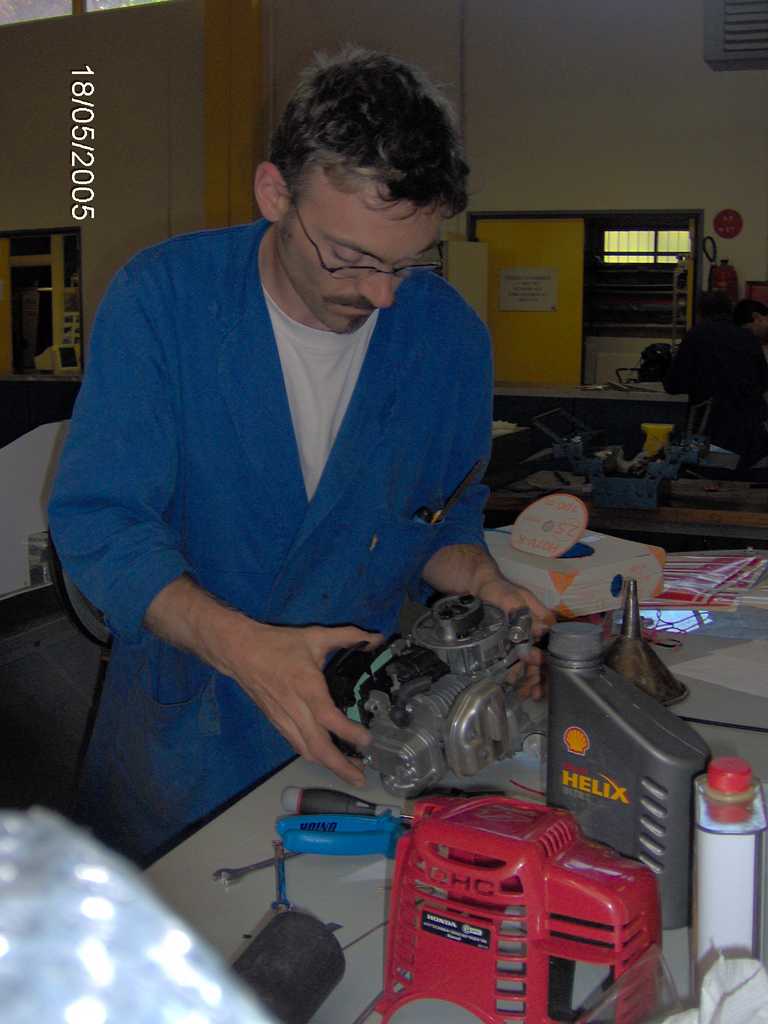

Moteur
thermique de débroussailleuse 4 temps – 35 cc Système d’entraînement par courroie |

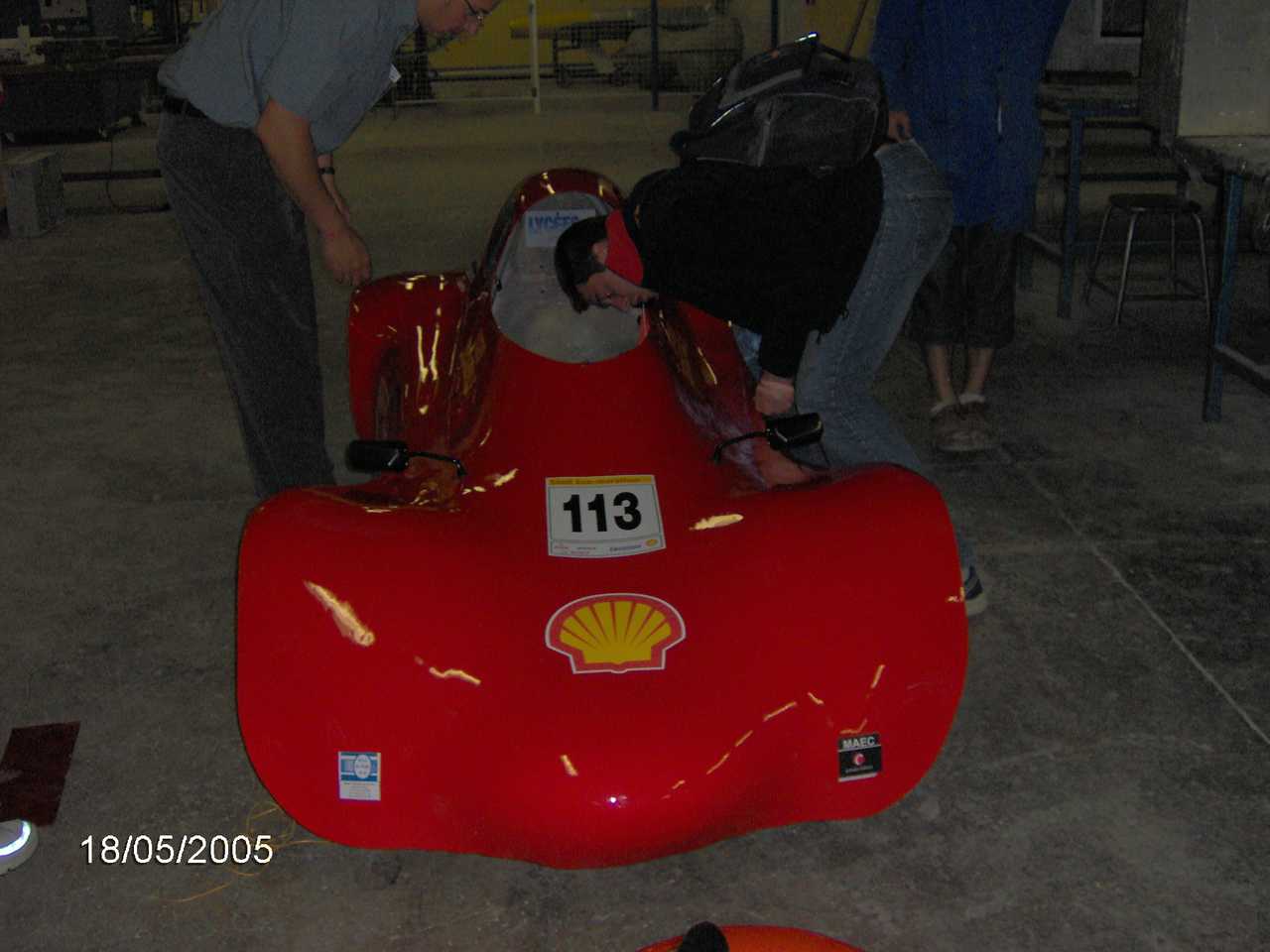

Prototype final
réalisé par les étudiants du lycée Polyvalent de Decazeville
Prototype 2005
Diaporama Présentation projet 2005

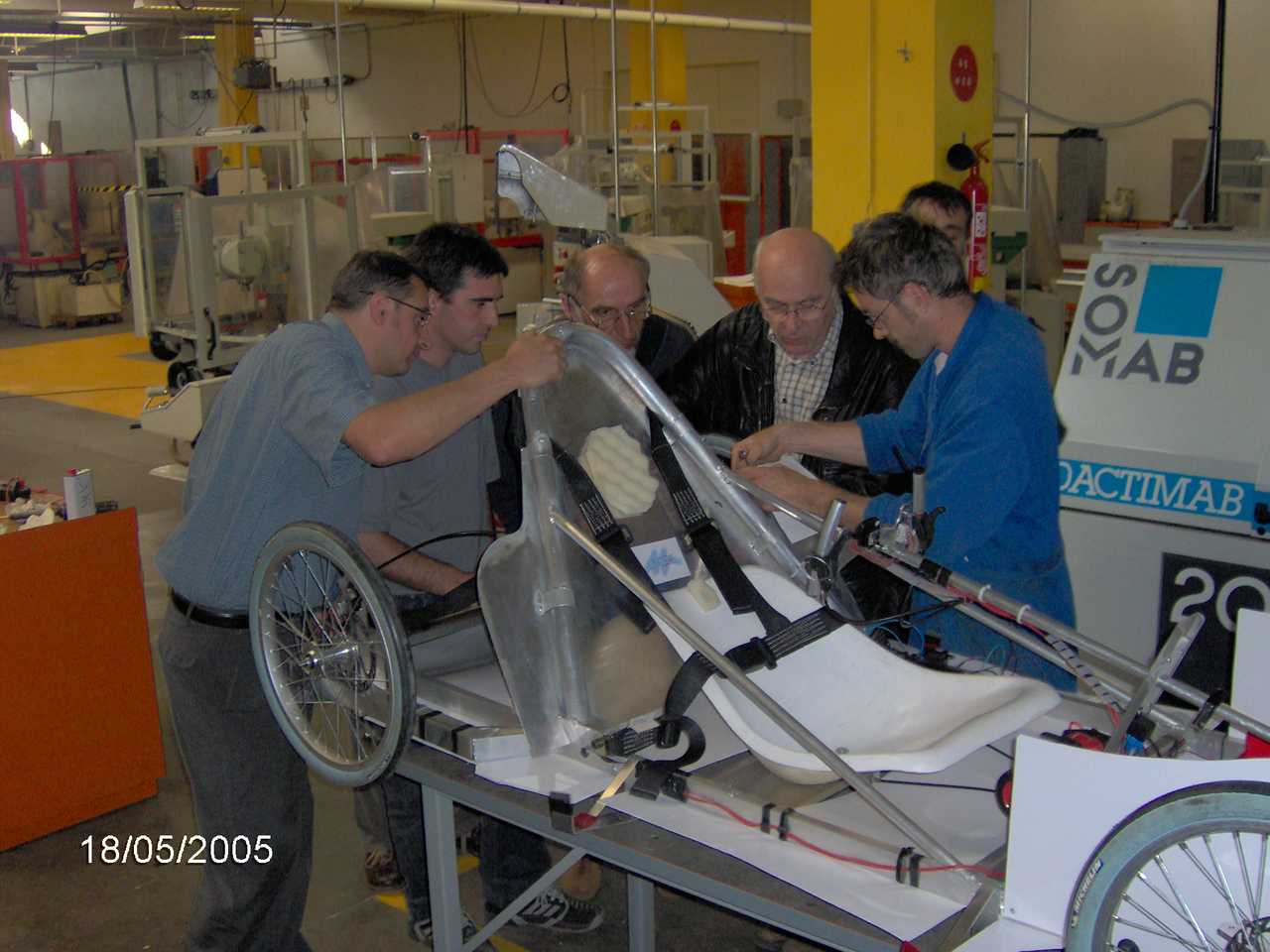

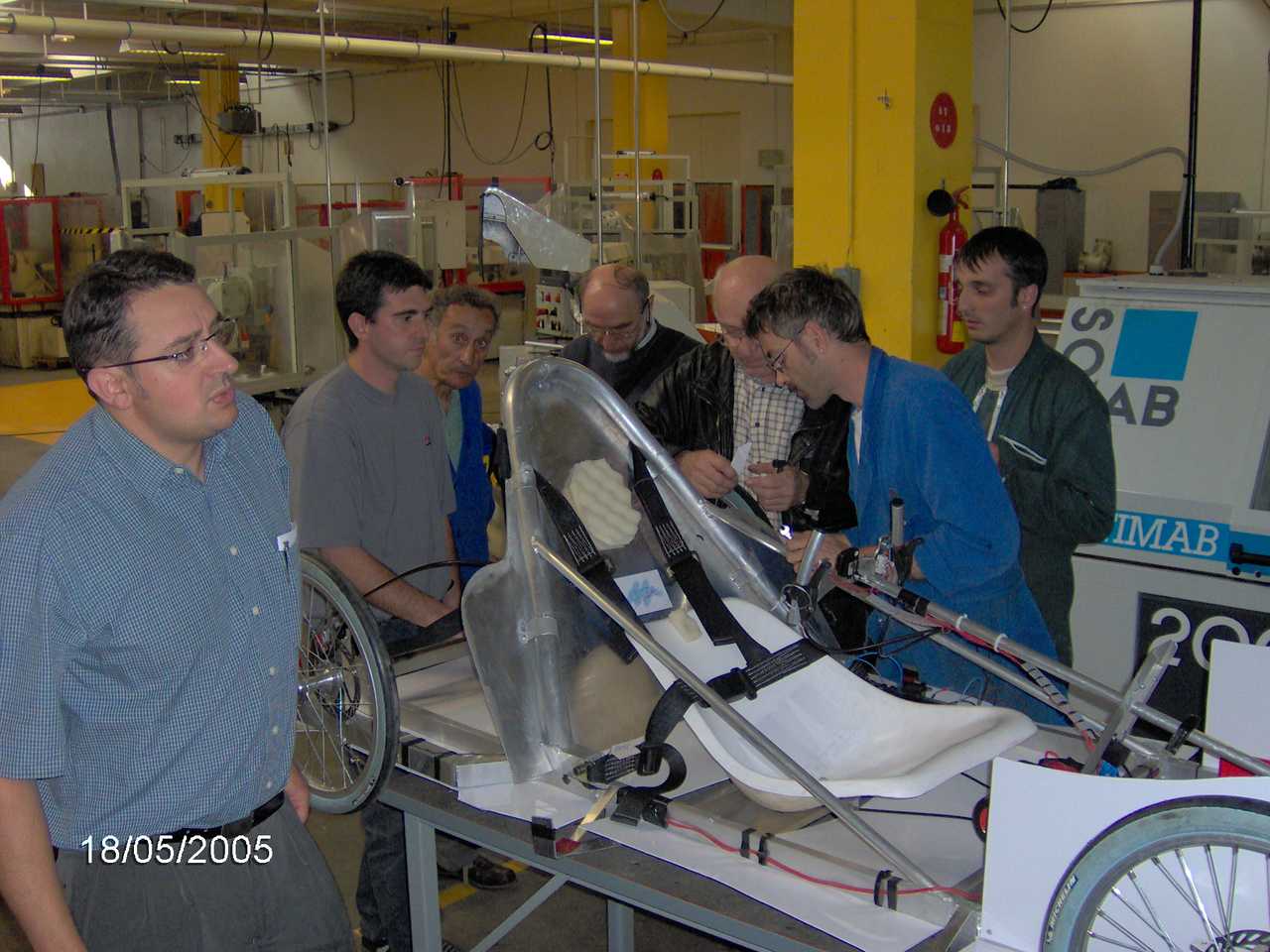

Réalisation d’un nouveau Prototype par les
différentes sections du Lycée Polyvalent de Decazeville

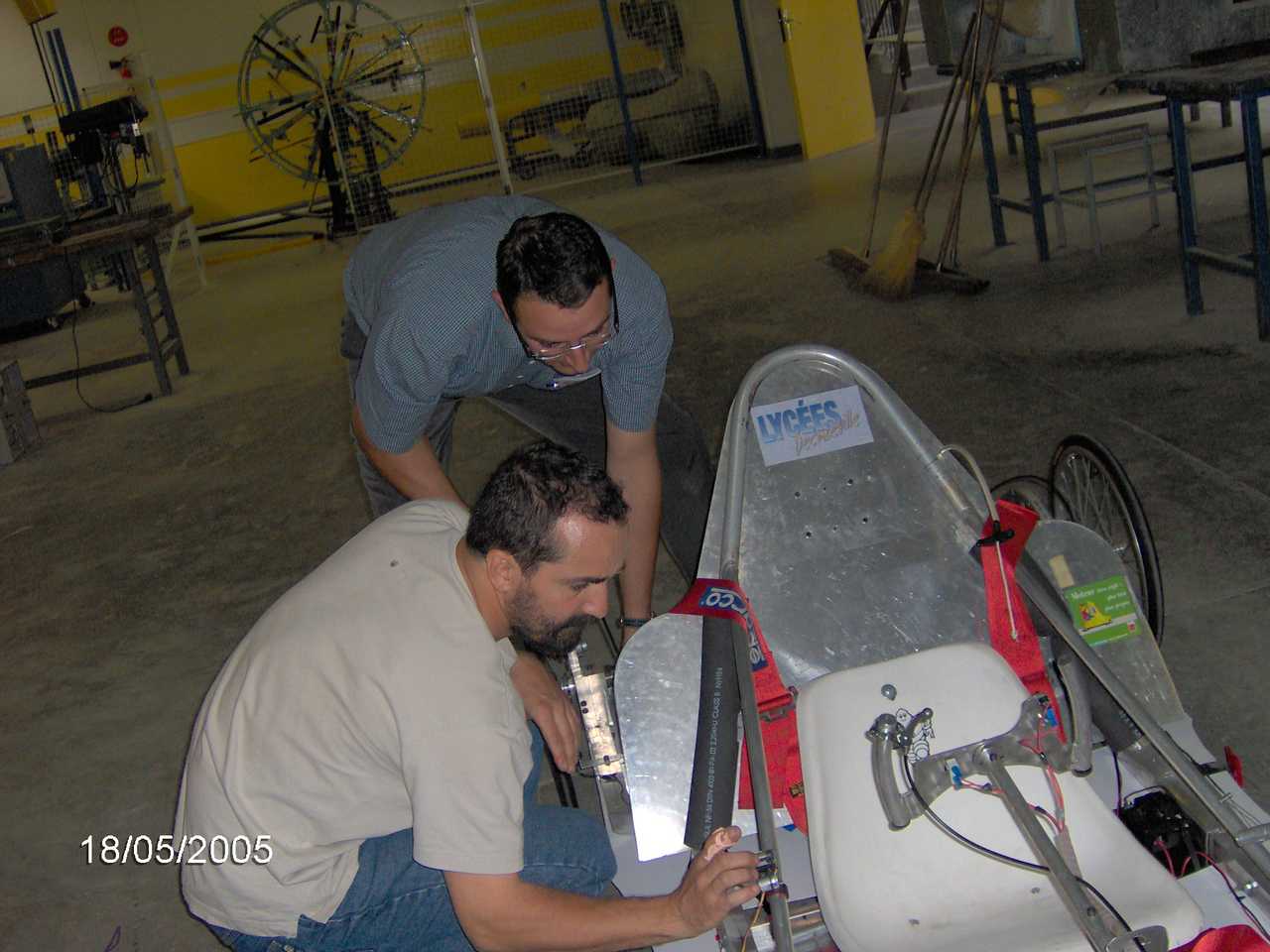

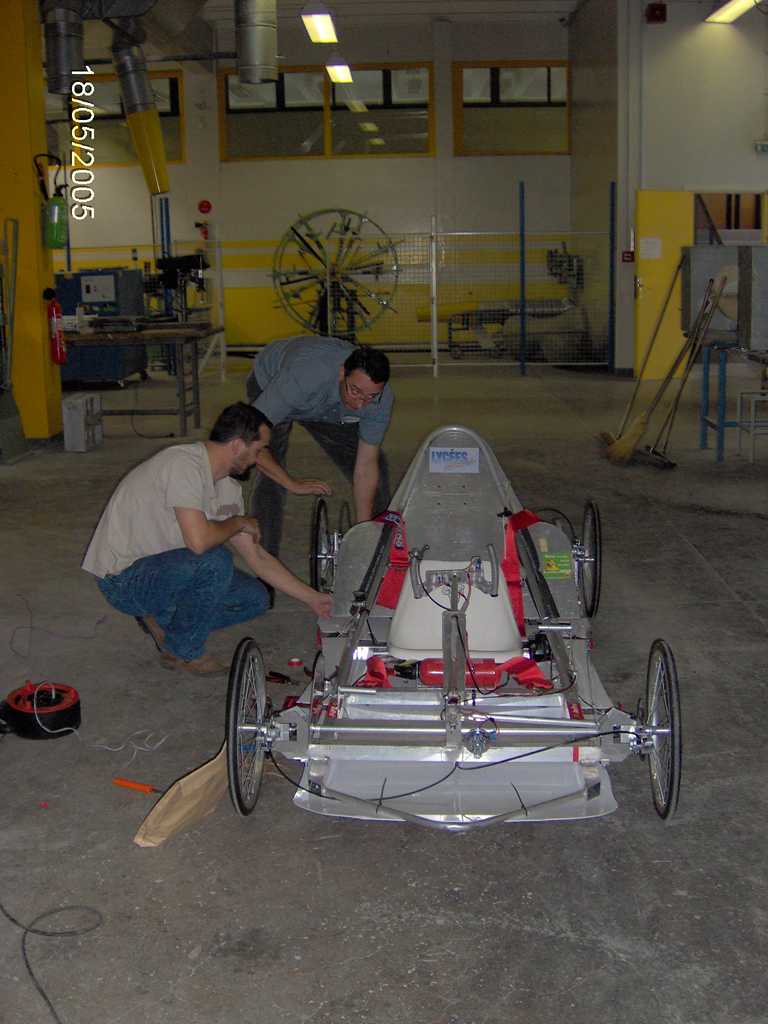

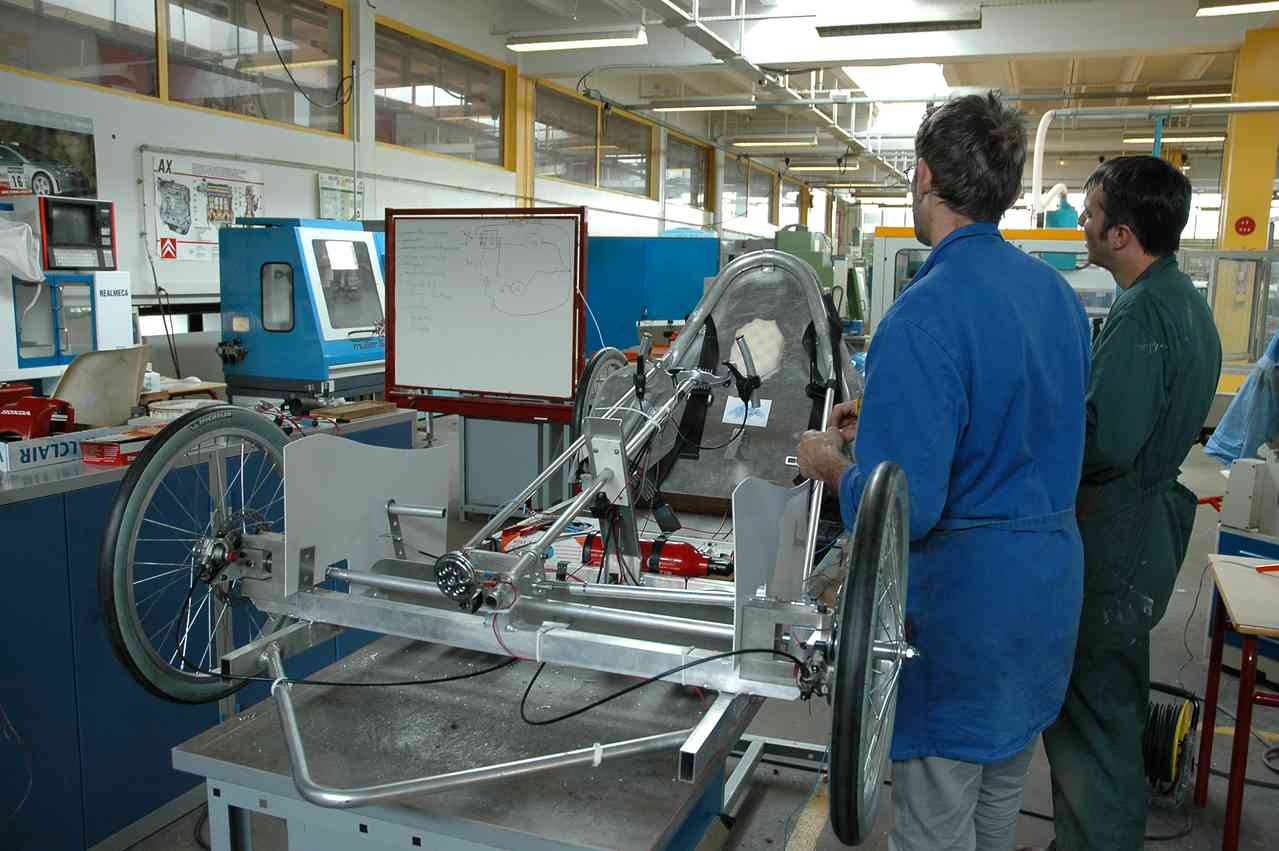

Châssis conçu et réalisé
par la section chaudronnerie

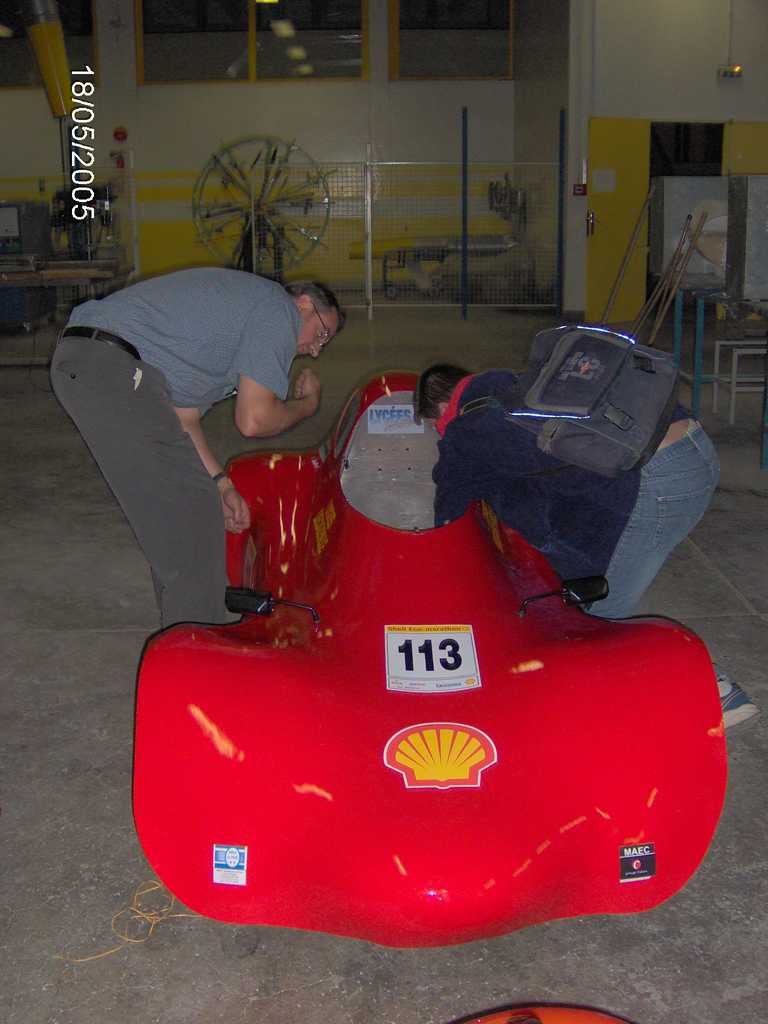

Coque en matériau composite réalisée par la section Plasturgie
Pièces mécaniques conçues et fabriquées par la section outillage
Innovations 2005
- Embrayage électromagnétique
- Allègement du châssis
- Usinage pièces magnésium
- Modification de l’aérodynamisme avec intégration des rétroviseurs dans la
forme et fermeture des passages de roues

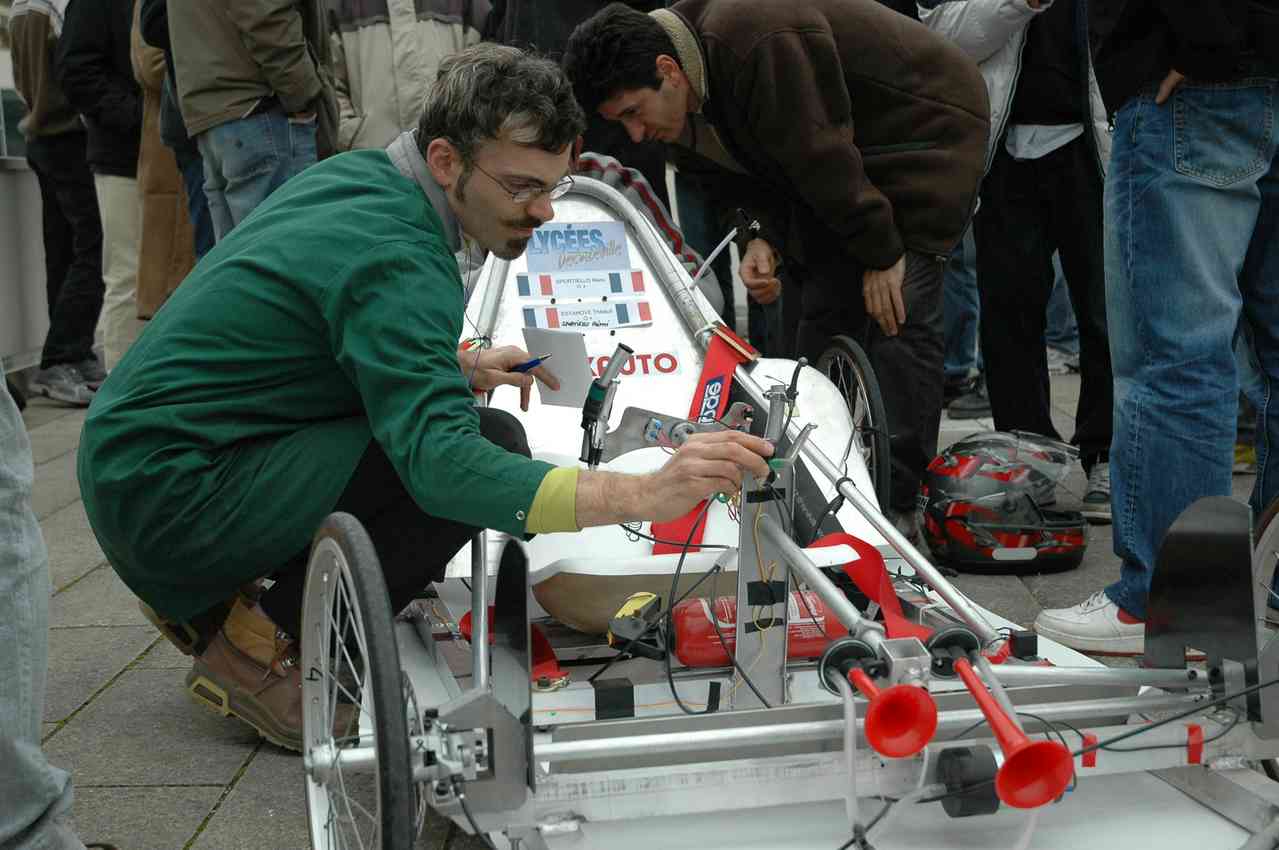

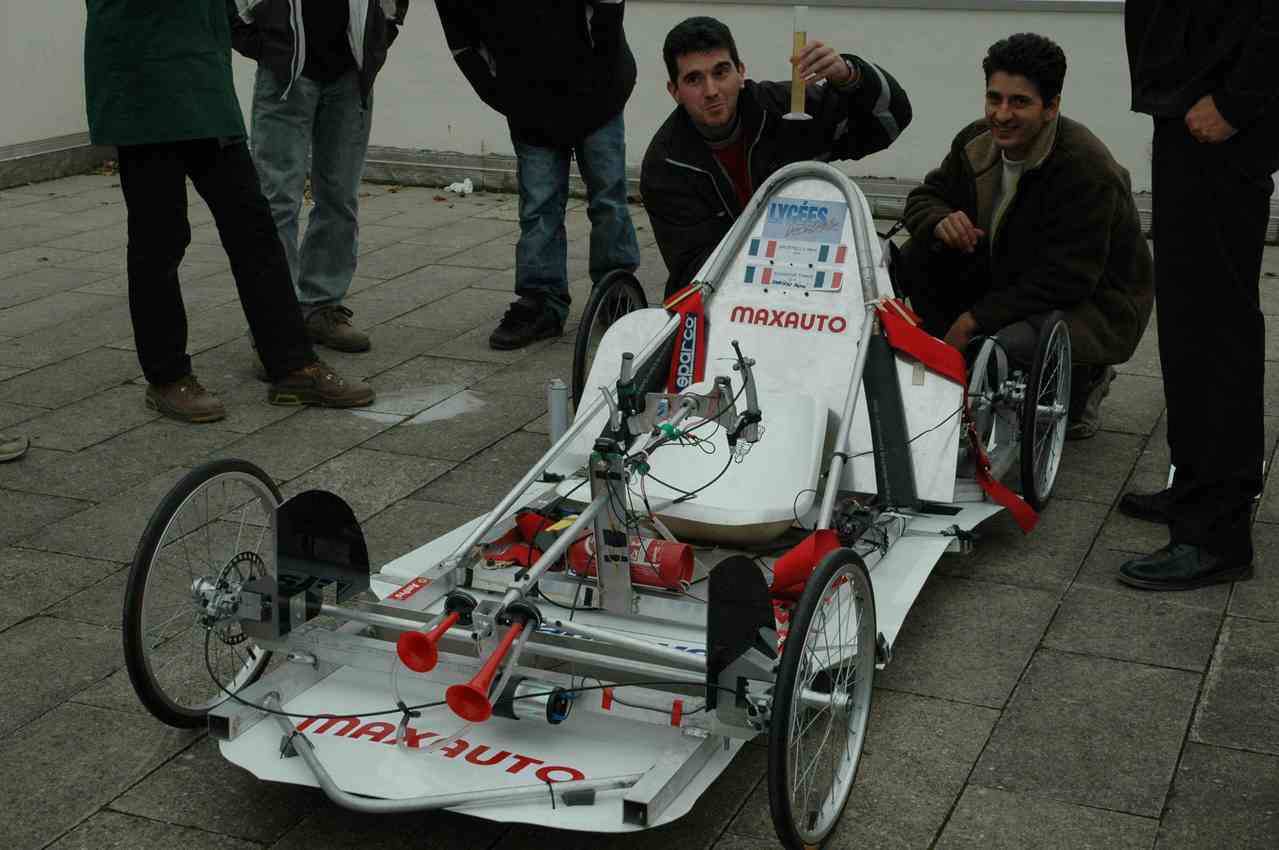

les premiers essai sur la plate-forme du lycée

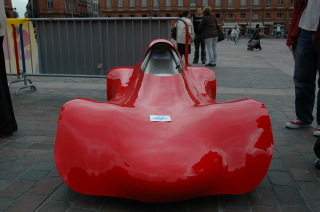

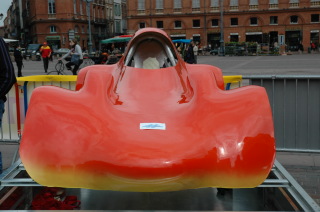

Présentation des voitures à Toulouse Place du capitol
Et en plus :
Tenues: combinaison des
pilotes, chemises, casquettes
et bâche de la remorque; réalisées par la section MMIC (métiers de la mode et
industries connexes) du lycée professionnel !
Remorque réalisée par la section outillage
Prototype 2006
Prototype 2007
décoration de la coque de la voiture rose qui va être pilotée par Audrey (au centre) avec le soutien de ses copines
Panneau solaire qui a terme devrait permettre une distillation de l'éthanol sans utiliser l'électricité
réglages sur le moteur à injection

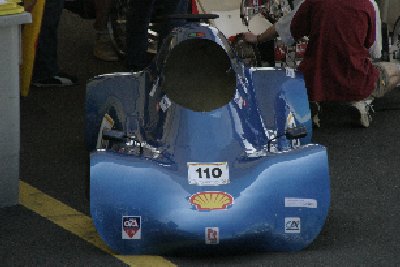

les deux pilotes de la voiture bleu au travail sur une pièce de la voiture
Diaporama Présentation projet 2007
Prototype 2008
Différentes vues de la voiture 4 roues 2008
Le capot moteur et la bulle ne sont pas représentés
Différentes vues du fond
|
|
|
|
|
Différentes vues de la coque
|
|
|
|
|
Différentes vues du châssis
|
|
|
|
lien vers : concours de design
|
|
